Návod na montáž oken a dveří

Ke stažení klikni: Navod na montaz oken a dveri eshop

1. Informace před instalací

Při převzetí hotového výrobku (dveří, oken) je nutné zkontrolovat jeho technický stav a shodu s objednávkou. Pokud je výrobek bez závad a odpovídá objednávce, lze přistoupit k montáži.

Před samotnou montáží vyjměte okenní křídla z okenních rámů a pečlivě zkontrolujte, zda vnější rozměry okna odpovídají rozměrům okenního otvoru:

• šířka otvoru ve stěně musí být větší o min. 20 mm a max. 30 mm než šířka okna,

• výška otvoru musí být o min. 20 mm a max. 50 mm větší než výška okna.

Poté pečlivě očistěte oblast instalace rámu. Umístěte rám do zdiva na opěrné bloky tak, aby mezi zdivem a rámem byla vůle.

2. Montáž dveří a oken

Správná montáž je klíčová pro dosažení požadovaných vlastností oken a dveří podle technických podmínek. Skládá se ze tří hlavních kroků:

• Bezpečné umístění okna ve vnější stěně,

• Účinné upevnění a utěsnění,

• Zajištění dobré tepelné a zvukové izolace.

Důležité informace:

• Chraňte výrobky před znečištěním a poškozením při instalaci a čištění.

• Odstraňte lepicí pásky z oken a skel co nejdříve po dokončení montáže.

• Pokud budou okna instalována před dokončením mokrých prací, může dojít ke ztrátě záruky.

• Po dokončení montáže zajistěte větrání místnosti, aby se mohla odpařit vlhkost z mokrých prací.

• U zakřivených nebo kulatých oken může být nutné dodatečné zasklení pro správnou funkci.

3. Instalace – důležité detaily

Důkladně očistěte místo instalace rámu. Rám umístěte do zdiva na podpěrné bloky tak, aby mezi zdivem a rámem byla vůle. Poté rám nainstalujte do zdiva a upevněte pomocí klínů.

• Rám musí být zaklíněn v rozích; zaklínění uprostřed výšky rámu může způsobit jeho ohnutí.

• Dbejte na to, aby byly rámy rovné a přesně vyrovnané pomocí vodováhy.

• Při větších rozměrech oken a montáži balkonových dveří doporučujeme použití vodorovných a svislých vzpěr. To zajistí ochranu rámu proti možnému poškození vlivem rozpínání pěny.

Rám lze trvale upevnit do zdiva pomocí montážních šroubů (hmoždinek) nebo kotev.

• Pokud používáte kotvy, připevněte je k rámu před jeho zasunutím do otvoru.

• Po usazení rámu vyvrtejte otvory pro hmoždinky a přišroubujte šrouby.

Po dokončení montáže zkontrolujte, zda je okno správně vyrovnáno a v jedné linii s ostatními okny, a ujistěte se, že všechny upevňovací prvky drží pevně.

4. Spojení oken a balkonových dveří se stěnami

Spojení oken a balkonových dveří se stěnami budovy by mělo zajistit:

• Vzduchotěsnost,

• Vodotěsnost proti pronikání deště,

• Propustnost vodních par z interiéru,

• Tepelně izolační schopnost,

• Zvukovou izolaci vyšší o 15 dB než izolace okna,

• Odolnost proti UV záření,

• Trvanlivost, estetiku a snadnou údržbu.

5. Těsnění a izolace spojů mezi oknem a stěnou

Těsnění a izolace je důležitou součástí montážního procesu. Při utěsňování spojů postupujte podle pokynů výrobce použitého těsnicího materiálu.

Postup:

• Zachovejte chemickou kompatibilitu použitých materiálů.

• Důkladně očistěte kontaktní plochy.

• Použijte penetraci adhezních povrchů (dle typu materiálu).

• Dbejte na správné podmínky vlhkosti a teploty vzduchu během instalace.

Okna by měla být po obvodu utěsněna třemi vrstvami:

1. Vnitřní těsnění: těsnicí materiál nebo parotěsné pásky,

2. Střední izolace: výplňová pěna pro tepelnou a zvukovou izolaci,

3. Vnější těsnění: paropropustné dilatační pásky.

Po zaschnutí montážní pěny odstraňte přebytek ostrým nožem. Poté proveďte konečnou úpravu spojů – omítnutí na vnitřní a vnější straně.

5.1. Připojovací spára podle ČSN 73 0540-2

Při montáži oken a dveří se vždy setkáváme s pojmem "připojovací spára otvorových výplní". Jedná se o prostor, který vzniká mezi zdivem a konstrukcemi jako jsou okna, dveře, fasády či střešní světíky. Tento prostor by měl dosahovat podobných tepelně izolačních vlastností jako okolní konstrukce.

Požadavky normy ČSN 73 0540-2:

• nulová propustnost vody

• nulová propustnost vzduchu

• zamezení vzniku kondenzátu

• umožnění dilatace (těsnicích i kotevních prvků)

• tepelná a zvuková izolace

V praxi bývá často použito "pouze" vyplnění PUR pěnou. Bez odpovídné ochrany (zejm. z vnější strany) je taková pěna vystavena povětrnostním vlivům a ztrácí funkci.

Špatně zpracovaná připojovací spára může způsobit:

• vlhkost, plísně, praskání omítek

• degradaci pěny i okolní konstrukce

• ztrátu izolačních schopností

Tento problém se týká všech typů oken (PVC, hliník, dřevo).

6. Údržba těsnění a kování

Těsnění chrání interiér před vodou, větrem a chladem. Pravidelná údržba jednou ročně je nezbytná pro dlouhodobou funkčnost. Po každém čištění konzervujte těsnění vhodnými prostředky.

Kování by mělo být ošetřeno strojním olejem, aby se zabránilo korozi.

7. Použití silikonového těsnění

Proces polymerace silikonu trvá 3–4 týdny. Během této doby se vyvarujte mechanického zatěžování silikonových spojů. K čištění silikonových povrchů používejte jemné čisticí prostředky a vodu.

8. Další poznámky

• Po dokončení stavebních prací uvnitř i vně budovy odstraňte z oken ochrannou fólii a očistěte je vodou.

• Po montáži zajistěte dostatečné větrání místnosti, aby se odpařila vlhkost.

• Ponechání ochranné fólie na oknech příliš dlouho může způsobit poškození povrchu.

9. Montáž vstupních dveří

Při osazování dveřní zárubně v první řadě nastavíme svislici ramene opatřeného závěsy s využitím vodováhy. Po kontrole její správnosti je třeba definitivně ukotvit rameno ve zdi.

Rám zárubně a západkové zámky je třeba přizpůsobit křídlu pomocí podložení rozpěrnými podložkami nebo blokovacími klíny.

Následně je třeba zkontrolovat, jak se křídlo v zárubni zavírá a otevírá. Pokud je to potřeba, lze ještě provést úpravy. Pokud ne, je možné definitivně ukotvit rameno zárubně ve zdi.

V konečné fázi můžeme provést vyplnění mezery mezi zárubní a zdí nízkorozpínavou polyuretanovou montážní pěnou. Křídla neotvírejte, dokud nenastane úplné vytvrzení pěny.

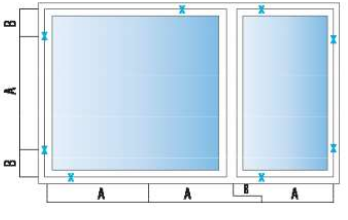

Technické údaje – kotvení

• A – maximální rozměr mezi kotvami (šrouby): do 700 mm

• B – vzdálenost od vnitřního úhlu (rohu) rámu nebo osy sloupku: přibližně 150 mm

• F – vzdálenost od rohů: 15–20 cm

Okna a balkonové dveře

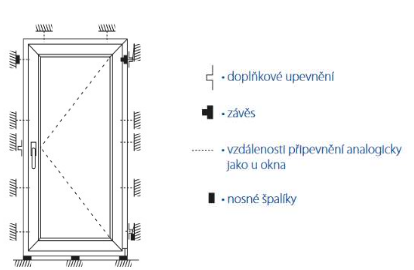

Vstupní dveře
